语义推理与导航

卡片名称：办公室场景下的小车语义推理与导航

描述：基于 VLM、RRT*、Nav2 和视觉语言模型的语义导航项目，把仿真导航、目标检测、语义记忆库和自然语言导航串成一条完整链路。

这是一个基于 ROS 2 Humble、Gazebo Sim、Nav2 和视觉语言模型的语义导航项目。系统把仿真导航、目标检测、语义记忆库和自然语言导航串成一条完整链路：机器人先在环境中自主移动并识别目标物体，把高置信度的语义结果保存为 JSON 记忆库；随后用户输入自然语言目标，系统从记忆库中检索最匹配的语义对象，并调用 Nav2 完成导航。

项目能力

本项目包含以下核心能力：

使用 TurtleBot3 + Gazebo Sim 构建室内办公场景导航仿真
使用自定义 RRT* 全局规划器接入 Nav2
使用 VLM 目标检测节点进行语义目标标注
基于 RGB-D 与 TF 估计物体在地图中的位置并生成语义记忆库
将检测结果保存为 JSON 文件，支持后续复用
接收自然语言输入，匹配语义目标并导航到目标附近的可行接近点

整体流程

项目运行分为两个阶段：

语义记忆构建阶段
机器人在仿真环境中移动，检测节点从相机图像中识别目标物体，并把标签、置信度和目标坐标写入 JSON 语义记忆库。

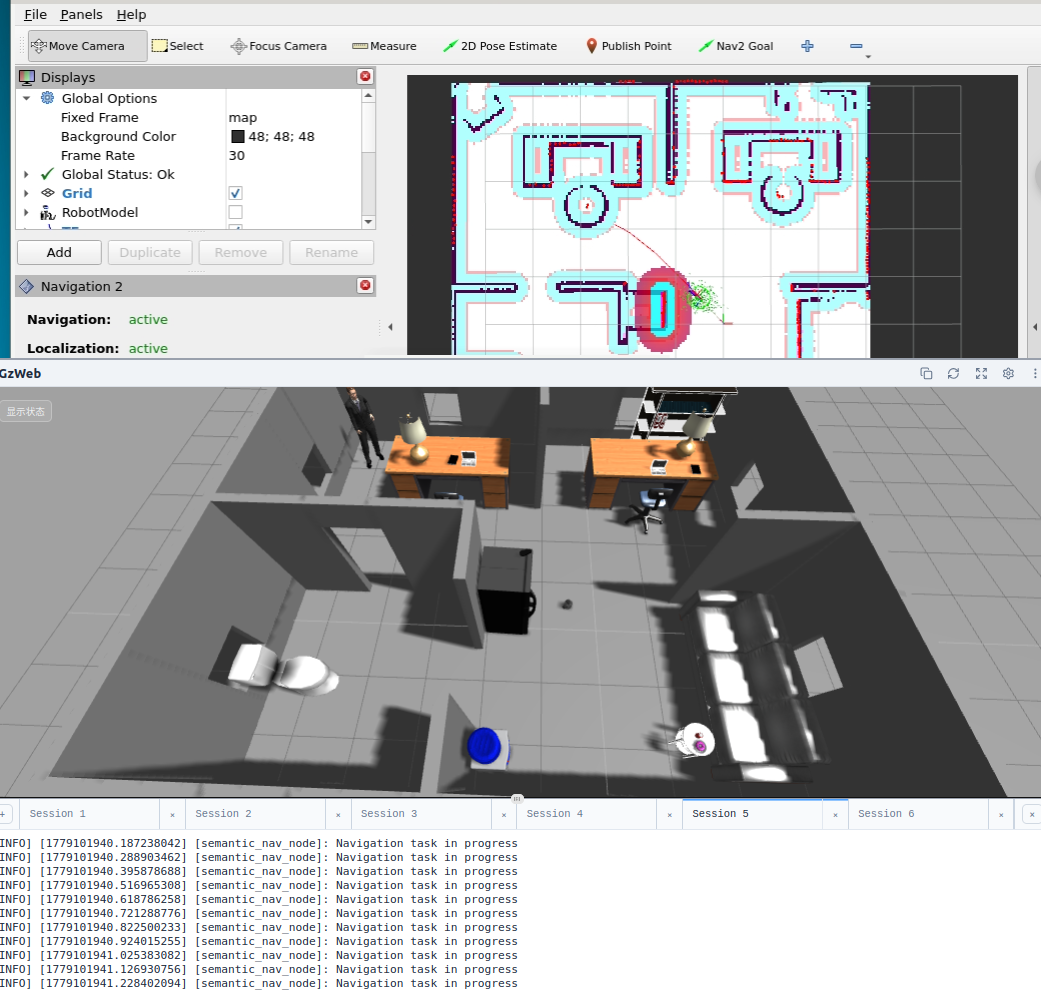

语义导航阶段
用户输入自然语言目标，例如 water dispenser、sofa、refrigerator，系统将语义文本映射到已保存的目标条目，选取目标附近的可达点，并通过 Nav2 发送导航目标。

核心模块

1. 导航与仿真

src/TurtleBot-RRT-Star/：自定义 RRT* 全局规划器，包名为 nav2_rrtstar_planner
src/turtlebot3_simulations/：TurtleBot3 仿真环境、世界文件和启动资源
gzsim_run.sh：一键启动 Gazebo Sim 与 websocket 服务（内含 setup_model_cache.sh）
setup_model_cache.sh / VENDOR_MODELS.md：vendor 共享权重与下载、同步说明

2. 语义感知

src/vlm_perception_pkg/：语义检测节点
入口命令：ros2 run vlm_perception_pkg vlm_detection
功能：读取机器人相机图像，识别候选目标，结合深度和 TF 写入语义记忆库

3. 语义导航

src/vlm_nav_pkg/：自然语言语义导航节点
入口命令：ros2 run vlm_nav_pkg semantic_nav
功能：加载 JSON 语义记忆库，匹配语义标签，选择可行导航点并发送目标给 Nav2

4. 语义记忆库

示例语义结果文件位于：

src/vlm_nav_pkg/config/example_object_detection_vlm.json
src/vlm_nav_pkg/config/test_vlm.json

语义记忆库保存的是目标标签、置信度和地图坐标。系统会优先保留高分结果，以减少低质量检测对导航的影响。

仓库结构

.
├── README.md
├── doc.md
├── gzsim_run.sh
├── requirements.txt
├── requirements-v100.txt
├── assets/
└── src/
    ├── TurtleBot-RRT-Star/
    ├── turtlebot3_simulations/
    ├── vlm_nav_pkg/
    ├── vlm_perception_pkg/
    └── websocket.gzlaunch

各目录作用如下：

doc.md：完整课程说明，包含带截图的分步骤操作
assets/：运行截图和展示图片
src/TurtleBot-RRT-Star/：RRT* 全局规划插件与 Nav2 参数
src/vlm_perception_pkg/：检测与语义标注相关代码
src/vlm_nav_pkg/：语义导航相关代码与配置文件
gzsim_run.sh：仿真与 websocket 启动脚本
requirements*.txt：Python 依赖列表
